Cara Merubah Autocad DWG ke Format PDF

10 Komentar

Kadang ketika kita ingin menunjukkan gambar kepada seseorang dalam bentuk autocad dwg namun orang tersebut tidak bisa menggunakan program autocad, maka solusinya ialah kita harus merubah format dwg autocad menjadi format pdf dahulu.

Maka kali ini saya ingin berbagi Cara Merubah Autocad DWG ke Format PDF.

Cara merubah dwg autocad menjadi format pdf cukup sederhana.

Ikuti langkah-langkah berikut ini :

Saya ambil contoh gambar kerja berikut ni...



Ketik Perintah "Plot" didalam command. lalu enter...




 Jika muncul perintah berikut ini, klik OK


 Lalu muncul seperti ini,,,
 yang perlu kita lakukan adalah merubah Printer/plotter "name" menjadi perintah rubah menjadi PDF. Caranya...


 Klik dropdownnya.. lalu muncul pilihan seperti gambar berikut, lalu pilih DWG to PDF.


Sekarang Pilih Paper Size. Supaya gambar tidak pecak ketika diperbesar di PDF, maka pilih ISO A3 420x297.


Jika Sudah, lalu klik Window.


Sekarang pilih posisi mana yang akan dijadikan format pdf, klik pojok kiri atas gambar.


Lalu klik pojok kanan bawah gambar ...


Laluu tampilan akan berubah seperti gambar berikut....



Sekarang kita lihat hasil preview  dengan cara klik preview..
Jika preview tidak sesuai dengan yang kita inginkan, maka kita ulangi lagi dengan klik window seperti perintah sebelumnya.


Jika perintah yang anda lakukan benar, maka tampilan preview akan nampak seperti pada gambar berikut.

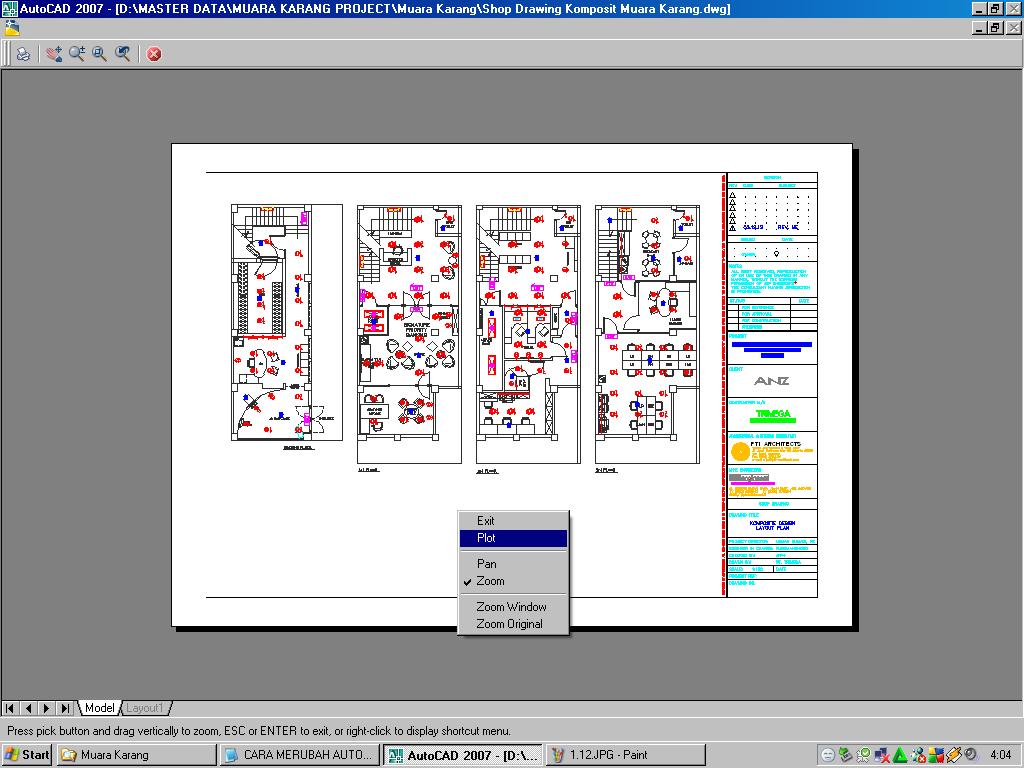

Sekarang klik kanan pada gambar, lalu pilih plot...


Sekarang tinggal beri nama file pdf...
Saya pilih My Document untuk lokasi file. Anda bisa pilih tempat sesuka hati anda.



Selesai..

Anda bisa buka lokasi penyimpanan dan buka file pdf ersebut.
Cukup mudah kan.??
Jika Ada pertanyaan.. Silahkan berbagi di kolom komentar.. :)
